금형 사업부 · 청라공장
사출 금형,
청라공장에서 직접 설계하고 깎습니다.
금형을 청라공장에서 직접 설계하고 가공합니다. 자동차 범퍼·크래시패드 같은 대형 금형부터 전자·가전, 가구, 배터리·ESS 부품 금형까지 만들고, 양산 뒤에도 보관·정비·수정을 같은 공장에서 이어갑니다.
- 350벌연간 금형 생산 능력
- 26대금형 제작 설비
- 12대청라 사출기
(110T~2,500T)
만드는 금형
1994년 플라스틱 금형으로 시작해, 지금도 설계부터 가공·시사출·보관까지 청라공장 한 곳에서 합니다.
자동차 대형 금형
범퍼·크래시패드 같은 대형 내·외장 부품 금형
전자·가전·배터리
전자·가전 부품과 배터리·ESS 부품 금형
가구
사무용 의자 등 가구 부품 금형(자체 브랜드 Bonache 포함)
금형 설계·제작만 의뢰하셔도 되고, 사출 양산까지 일괄로 맡기셔도 됩니다. 청라공장에서 MCT·EDM·와이어컷·다이스포팅까지 자체 설비로 제작합니다.

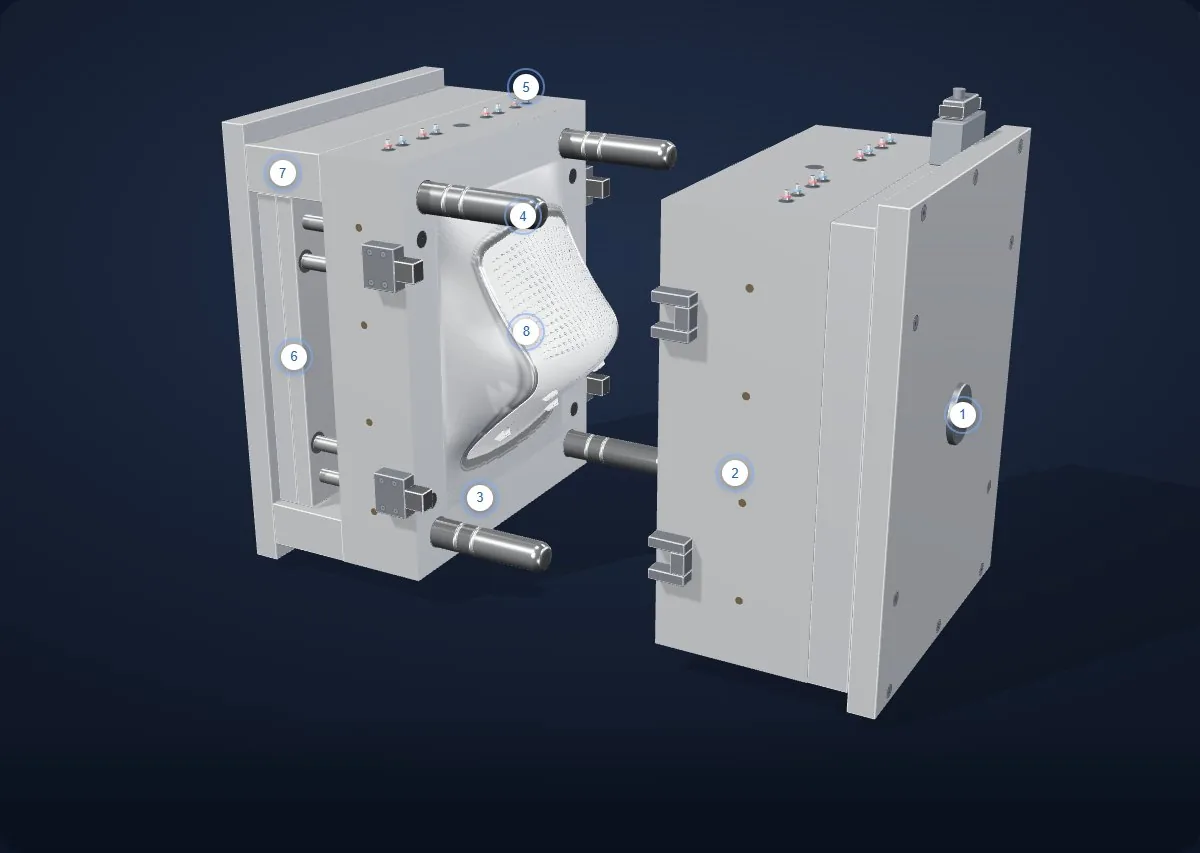

사출 금형이 만들어지는 과정
상담부터 양산 뒤 금형 관리까지 여덟 단계입니다.
- 01상담·사양 검토
고객의 도면·3D 데이터와 샘플을 보고 부품 사양과 일정을 함께 정합니다.
- 02금형 설계(2D·3D)
부품 모양에 맞춰 금형 구조를 2D·3D로 설계합니다.
- 03시뮬레이션
강철을 깎기 전에 사출 시뮬레이션으로 설계를 미리 검증합니다.
- 04CAM 프로그래밍
설계 데이터를 가공 기계가 읽는 가공 경로로 바꿉니다.
- 05가공
머시닝센터로 형상을 깎고, 방전가공기·와이어컷으로 정밀한 부위를 가공합니다.
MCT 13 · EDM 6 · 와이어컷 4 - 06조립·사상
가공한 부품을 조립하고 표면을 손으로 다듬어(사상) 금형을 완성합니다.
- 07다이스포팅·시사출(T/O)
다이스포팅 프레스로 맞물림을 확인하고, 시험 사출한 부품을 보며 금형을 보정합니다.
다이스포팅 프레스 3 - 08양산·금형 관리
승인된 금형으로 양산하고, 보관·정비·수정까지 같은 공장에서 이어갑니다.

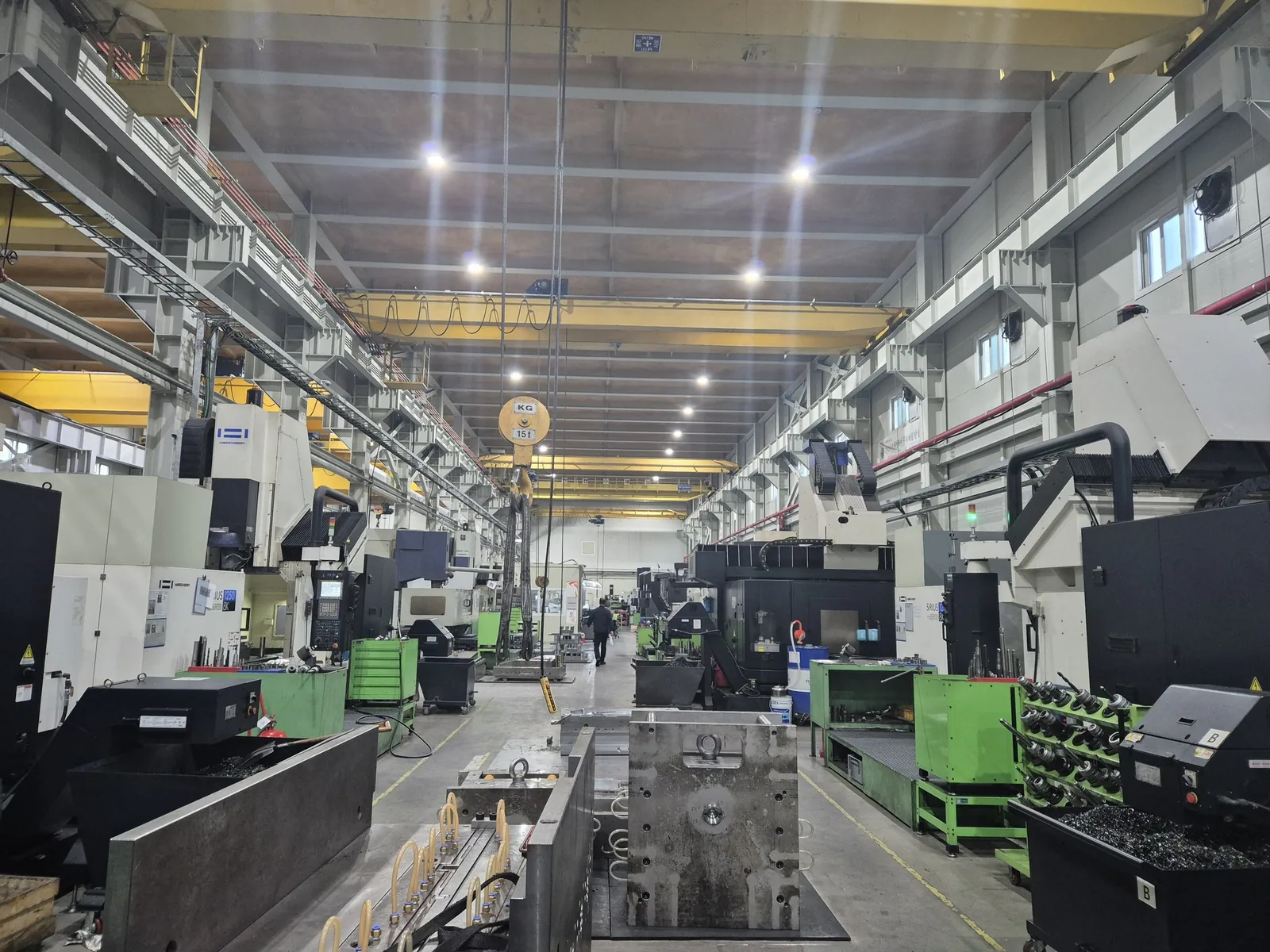

금형 제작 설비 26대 · 청라공장
부품을 찍어내는 틀(금형)을 직접 만드는 설비입니다. 설계부터 가공·검사까지 사내에서 완결됩니다.
MCT머시닝센터 13대
| 규격 | 제조사 | 수량 |
|---|---|---|
| 17호기 | HWACHEON | 2 |
| 12호기 | HWACHEON | 4 |
| 10호기 | HWACHEON | 1 |
| 8호기 | HWACHEON | 1 |
| 6.5호기 | HWACHEON | 1 |
| 6호기(고속) | HWACHEON | 4 |
EDM방전가공기 6대
| 규격 | 제조사 | 수량 |
|---|---|---|
| 2550 2H | JINYOUNG | 1 |
| 1200 | DAEHAN EDM | 1 |
| 800 | JINYOUNG | 1 |
| 430 | ZEUS | 1 |
| 350 | ZEUS | 1 |
| 300 | ZEUS | 1 |
WIRE CUTTING와이어컷 4대
| 규격 | 제조사 | 수량 |
|---|---|---|
| J160 | AV&G | 1 |
| WX640 | AV&G | 2 |
| NSD1000 | NSD SUPER DRILL | 1 |
DIE SPOTTING다이스포팅 프레스 3대
| 규격 | 제조사 | 수량 |
|---|---|---|
| 200T | CMTI | 1 |
| 500T | CMTI | 1 |
| 대차 20T | CMTI | 1 |
측정·검사 설비는 품질·인증 보기 ›
시사출부터 양산·금형 관리까지

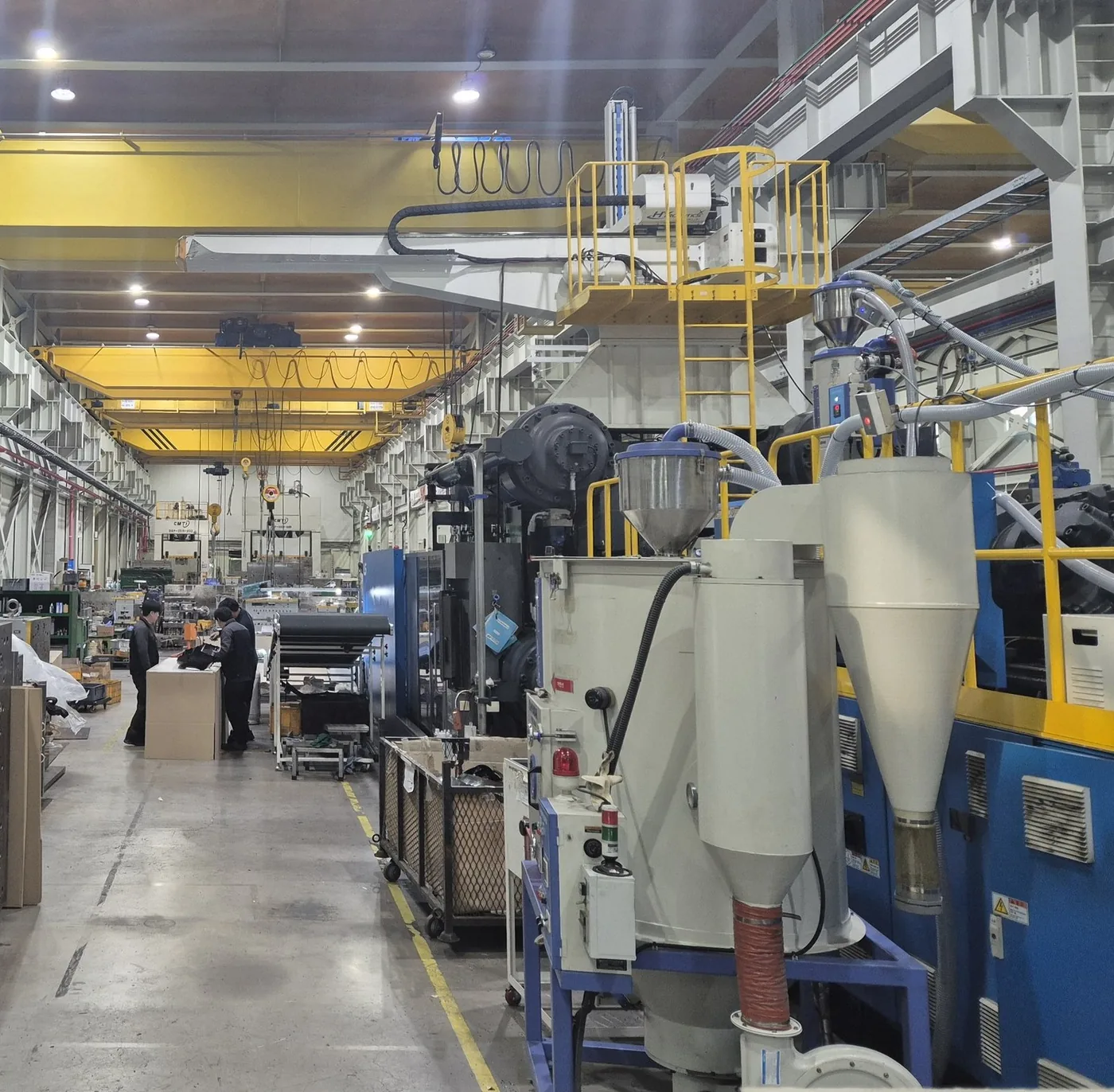

청라공장에는 사출기 12대(110T~2,500T)가 있어, 다이스포팅 프레스로 맞물림을 확인한 금형을 같은 공장에서 시험 사출하고 부품을 보며 보정합니다. 승인된 금형으로 양산하고, 보관·정비·수정까지 같은 공장에서 이어갑니다.
다른 업체에서 만든 금형은 상태 진단 후 생산 가능 여부와 필요한 보수 사항을 안내드립니다. 자체 금형공장이 있어 수리·개조가 필요한 경우에도 외주 없이 대응합니다.
자주 묻는 질문
견적을 받으려면 무엇이 필요한가요?
2D/3D 도면이 있으면 가장 정확하지만, 샘플이나 스케치만으로도 시작할 수 있습니다. 예상 수량과 희망 소재를 함께 알려주시면 견적 정확도가 올라갑니다. 도면이 없는 경우 설계 단계부터 함께 진행합니다.
금형 제작만 따로 의뢰할 수 있나요?
네. 금형 설계·제작만 의뢰하셔도 되고, 사출 양산까지 일괄로 맡기셔도 됩니다. 청라공장에서 MCT·EDM·와이어컷·다이스포팅까지 자체 설비로 제작합니다.
다른 업체에서 만든 금형으로도 생산할 수 있나요?
이관 금형은 상태 진단 후 생산 가능 여부와 필요한 보수 사항을 안내드립니다. 자체 금형공장이 있어 수리·개조가 필요한 경우에도 외주 없이 대응합니다.
도면과 아이디어의 보안이 걱정됩니다.
요청하시면 비밀유지협약(NDA) 체결 후 진행합니다. 전달받은 도면과 자료는 견적·제작 목적 외에는 사용하지 않으며, 완성차 협력사 기준의 보안 관리를 따릅니다.
금형 상담
아래를 준비해 주시면 상담이 빨라집니다. 도면이 없으면 샘플이나 스케치로도 시작할 수 있습니다.
- 도면 또는 샘플
- 예상 수량
- 희망 소재·일정
032-582-7752대표전화 · 팩스 032-582-7754
